PPH一體式塑料球閥

產品信息
產品型號：Q41F-10S	021-31261651
產品口徑：DN15-DN300	www.zqwxa.cn
產品壓力：1.0MPa	961134865@qq.com
產品材質：PPH	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、PPH一體式法蘭塑料球閥概述

PPH一體式法蘭塑料球閥Q41F-10S為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針?lè)较蛐D(zhuǎn)手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。

二、PPH一體式法蘭塑料球閥參數表

公稱通徑：DN15-DN300	公稱壓力：1.0MPa
適用溫度：-20℃-110℃	適用介質：水、油、氣、酸堿物等
閥體材質：PPH	連接方式：法蘭

三、零部件材質

序號	名稱	材質
1	手柄	合金料
2	壓緊螺母	FRPP/PVDF/UPVC/CPVC/PPH
3	內塞	FRPP/PVDF/UPVC/CPVC/PPH
4	閥桿	FRPP/PVDF/UPVC/CPVC/PPH
5	閥桿密封	PTFE
6	球密封	PTFE
7	密封座	FRPP/PVDF/UPVC/CPVC/PPH
8	球	FRPP/PVDF/UPVC/CPVC/PPH
9	閥體	FRPP/PVDF/UPVC/CPVC/PPH

四、PPH一體式法蘭塑料球閥的特點

1、采用工程塑料耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐蝕能力。
2、密封可靠、啟閉力矩小。
3、流體阻力小、啟閉迅速。
4、結構簡單、外形美觀。

五、PPH一體式法蘭塑料球閥尺寸表

DN	D1	D				L	h	n				φ
DN	D1	D	JIS	DIN	ANSI	L	h	n	JIS	DIN	ANSI	φ	JIS	DIN	ANSI
15	95	65	70	65	2.38	120	18	4	4	4	4	14	15	14	0.63
20	105	75	75	75	2.76	120	18	4	4	4	4	14	15	14	0.63
25	115	85	90	85	3.13	130	18	4	4	4	4	14	19	14	0.63
32	135	100	100	100	3.45	145	18	4	4	4	4	18	19	18	0.63
40	145	110	105	110	3.88	168	20	4	4	4	4	18	19	18	0.63
50	160	125	120	125	4.74	180	22	4	4	4	4	18	19	18	0.75
65	180	145	140	145	5.49	225	22	4	4	4	4	18	19	18	0.75
80	195	160	150	160	6	260	25	8	8	8	8	18	19	18	0.75
100	215	180	175	180	7.5	280	25	8	8	8	8	18	19	18	0.75
125	245	210	210	210	8.5	350	30	8	8	8	8	18	23	18	0.87
150	280	240	240	240	9.51	400	30	8	8	8	8	23	23	23	0.87
200	335	295	290	295	11.75	400	35	8	12	8	8	23	23	23	0.87
250	390	350	355	350	14.03	450	38	12	12	12	12	23	25	23	0.97
300	445	400	400	400	16.7	450	40	12	16	12	12	23	25	23	0.97

六、應用

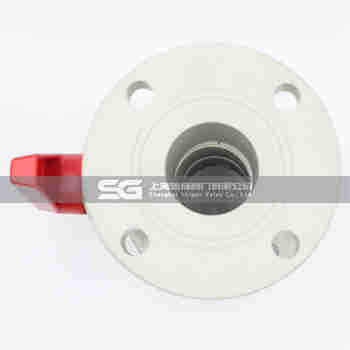

PPH一體式塑料球閥實拍1

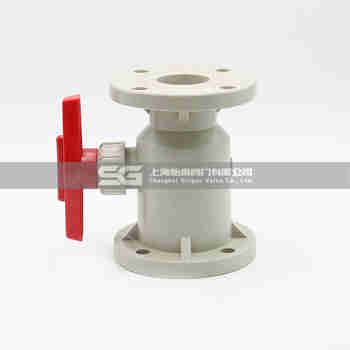

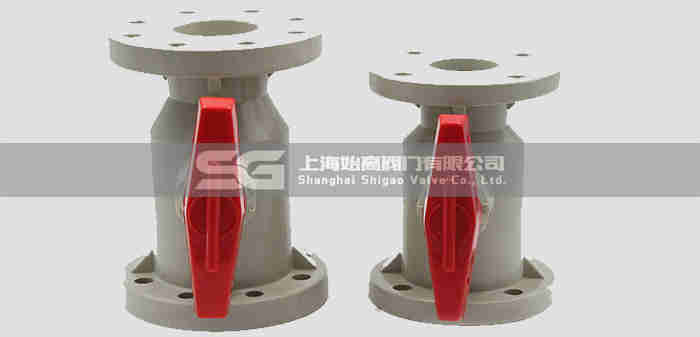

PPH一體式塑料球閥實拍2 PPH一體式塑料球閥實拍3

塑料球閥可以運送泥漿，在管道口積存液體zui少。低壓下，可以實現良好的密封。調節性能好。塑料球閥的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

本文網址：http://www.zqwxa.cn/productintro/1768.htm

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PPH一體式塑料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
