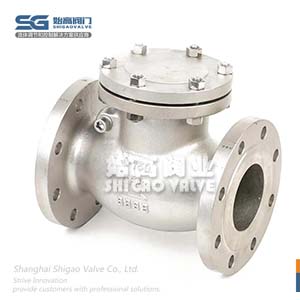

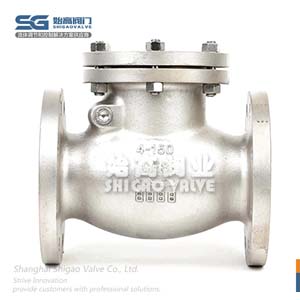

不銹鋼美標止回閥

內容摘要

我公司的不銹鋼美標止回閥，完全按照美國標準設計制造，結構美觀、先進。美標止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

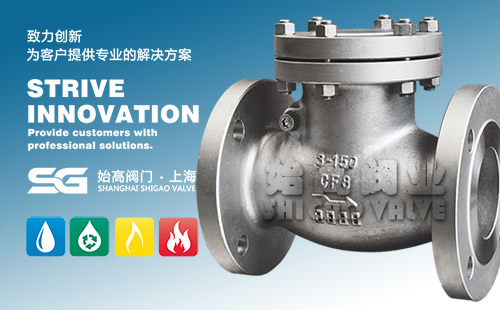

美標旋啟式止回閥參數表

產品品牌：	始高閥門	產品名稱：	不銹鋼美標止回閥
產品型號：	H44W	閥體材質：	不銹鋼
連接方式：	法蘭式	公稱通徑：	2"-12"
驅動方式：	自動	適用介質：	水；油；腐蝕性液體
適用溫度：	-20℃-425℃	公稱壓力：	150LB
設計規范：	API594；API6D	結構長度：	ANSI B16.10；API6D
連接法蘭：	ANSI B16.5	試驗與檢驗：	API598；API6D
壓力-溫度：	ANSI B16.34	產品標示：	MSS SP-25
供貨規范：	API594；API6D	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

不銹鋼美標止回閥簡介

我公司的不銹鋼美標止回閥，完全按照美國標準設計制造，結構美觀、先進。美標止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

不銹鋼美標止回閥的結構特點

1、產品的設計制造符合美國國家標準ANSIB16.34，美國石油協會標準APl6D要求。
2、閥瓣為旋啟式，流道為直通式，水平管道、垂直管道均可安裝。
3、搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
4、閥體，閥蓋為螺栓連接，高壓情況下(PN≥10MPa)。中法蘭采用內壓自密封結構，使得產品體積小，重量輕，密封可靠。
5、選材考究，符合國內、外相關標準，材料的質量高。

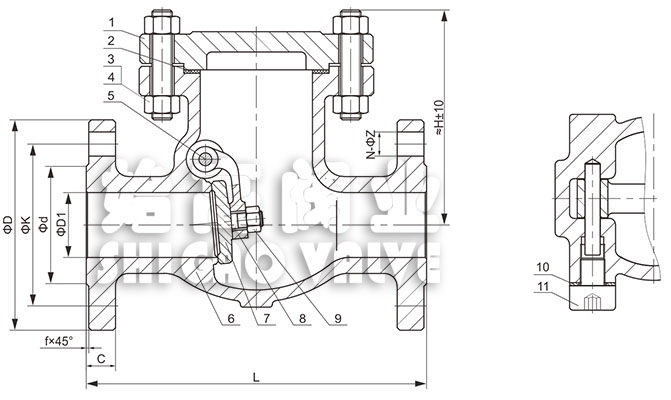

不銹鋼美標止回閥的零部件材質

No.	零件名稱	材質	No.	零件名稱	材質
1	閥蓋	CF8/CF8M	2	密封墊	PTFE
3	螺母	304	4	螺柱	304
5	圓柱銷	304	6	閥體	CF8/CF8M
7	閥瓣	CF8/CF8M	8	搖臂	CF8/CF8M
9	螺母	304	10	密封墊	PTFE
11	螺釘	304	-	-	-

不銹鋼美標止回閥的主要外形和連接尺寸

不銹鋼美標止回閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	H
2	50	92.1	120.7	150	2	16.3	4-19	203	1125
2-1/2	65	104.8	139.7	180	2	17.9	4-19	216	130
3	80	127.0	152.4	190	2	19.5	4-19	241	147
4	100	157.2	190.5	230	2	24.3	8-19	292	177
5	125	185.7	215.9	255	2	24.3	8-22	330	189
6	150	215.9	241.3	280	2	25.9	8-22	356	209
8	200	269.9	298.5	345	2	29.0	8-22	495	257
10	250	323.8	362.0	405	2	30.6	12-25	622	296
12	300	381.0	431.8	485	2	32.2	12-25	698	343

結語

不銹鋼美標止回閥的功能是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流。產品的設計制造符合美國標準，主要用于石油、化工、制藥、化肥、電力等管路上。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼美標止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
